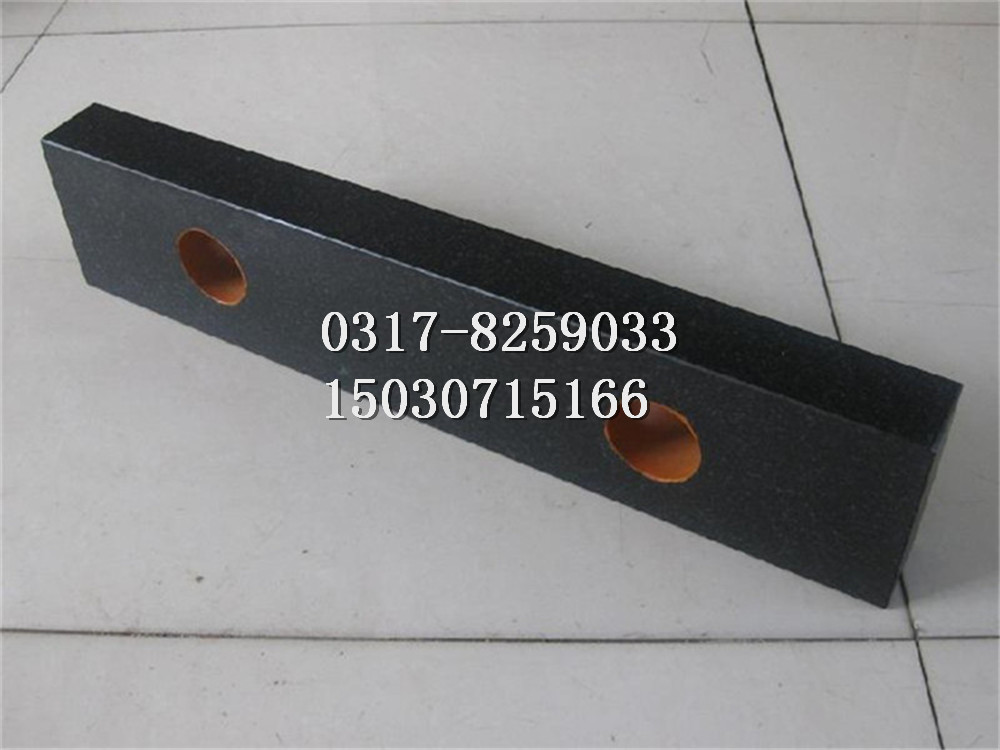

大理石平尺點擊次數:2874
發布時間:2017-12-01 16:04:56 |
大理石(花崗石)平尺用途:用于測量工件的直線度和平面度及設備安裝。機床工作臺、導軌和精密工作的平面度、直線度。
大理石(花崗石)平尺是用天然的石質材料制成的精密基準測量工具,對儀器儀表、精密工具、機械制件的檢驗,都是理想的基準面,特別是用于高精度的測量方面。
大理石(花崗石)平尺取材于地下優質的巖石層,經過億萬年自然時效,形態極為穩定,不用擔心因常規的溫差而發生變形?;◢徥匠呓?jīng)嚴格物理試驗和選擇的花崗石料,結晶細密,質地堅硬。由于花崗石系非金屬材料,絕無磁性反應,亦無塑性變形。其硬度高,因此精度保持性好。
大理石平尺的規格
大理石平尺根據國家機械行業標準:JB/T7878-1999制造
規格 (mm) | 工作面直線度或平面度 | 工作面間平行度 | ||
精度等級 ( μm) | ||||
00 | 0 | 00 | 0 | |
500 × 100 × 40 | 1.6 | 2.6 | 2.4 | 3.9 |
750 × 100 × 40 | 2.1 | 3.5 | 3.2 | 5.3 |
1000 × 120 × 40 | 3.0 | 5.0 | 4.5 | 7.5 |
1500 × 150 × 60 | 4.4 | 7.4 | 6.6 | 11.1 |
2000 × 200 × 80 | 5.4 | 10.0 | 8.1 | 13.5 |
3000 × 200 × 80 | 8 | 16 | 12 | 24 |
大理石平尺的精度偏差
由于大理石平尺屬于高精度的大理石量具,從生產到出廠檢驗都是在恒溫室進行的,所以出廠后由于外部溫度及濕度變化較大會對平臺精度造成一定影響,另外運輸過程中裝卸的力度過大、路途中的顛簸也會對平尺的精度造成影響,這些影響國標中是允許的。為了保證大理石平尺到達客戶公司后能有一個相對理想的表現,建議客戶在收到產品后將產品先置于恒溫室2-3天后再使用。當然一般情況下外部環境及運輸過程對大理石平尺精度的影響是非常小,精度方面只會有略微的偏差,不會影響產品使用的。
大理石平尺的直線度檢測
將大理石平尺用大理石平行規支承在距平尺兩端2L/9的標準支承標記處,根據平尺工作面長度選擇適當?shù)臋z測橋板(一般按8~10個跨步,跨距在50~500mm之間);然后將橋板置于平尺的一端把水平儀固定在橋板上;橋板按跨距逐步地從平尺的一端移至另一端,每移動一個跨距從分度直為0.001mm/m的電子水平儀上讀取該位置讀數;其最大值與最小值之差即為平尺工作面的直線度誤差。工作面任意200mm的直線度誤差,可選擇50mm或100mm的橋板,按上述方法在任意200mm內進行檢驗確定。
大理石平尺的自然撓度檢測
大理石平尺自然撓度檢測是將平尺用大理石平行規支承在距平尺兩端2L/9的標準支承標記處并置于基準平面上,用分度值為0.001mm的指示表或比較儀,在工作面長度中間測量讀數;然后將大理石平行規移至最大支承距離位置(平尺兩端),穩定10min 后由指示表或比較儀讀數;兩次讀數值之差即為大理石平尺的自然撓度。
